目錄
1、舞臺設備滿足多功能使用需求,系統使用靈活 5
2、舞臺呈現系統能自由組合使用,創意多種舞美效果 5
5、預留設備安裝升降點位,保證系統擴展性 6
6、 全數字化操作,調控設備可遠程協助操作 6
九、舞臺聲光電系統設備實物連接圖 26
本項目為某工程學院露天舞臺,舞臺的數字聲光電系統采用高科技手段,打造以“數字視聽科技”為主的體驗式舞臺,強調操作簡單、內容豐富的聲光電一體化效果。其功能定位有多種多樣,包括:
1. 滿足綜合文藝演出的功能
2. 滿足各類會議
3. 培訓、講座
4. 慶典的功能
本設計系統包括:
1. LED視頻系統
2. 燈光藝術系統
3. 音響還原系統
4. 演出管理系統
5. 舞臺美術系統
6. 中控系統
為某工程學院露天舞臺設計一套性能優異的舞臺聲光電系統,不僅只考 慮到某一種觀演關系中的效果設計,而是要考慮到在多種觀演關系都能營造出合適的現場氣氛。為了做好該系統的集成,結合我公司在國內各大型項目中的設計和制作經驗,設計出以下設計方案,方案設計中遵循三大設計原則:
系統選擇的所有設備都是目前國際慣用的一流器材,其好處是提高廣場日常運營的 設備安全性、實用性,先進的設計可以適應廣場日常多種不同活動的使用要求,品質優秀。
系統可實現快速配置并且變換,適應不同環境不同狀態下的要求狀態,多媒體顯示設備以及燈光音響設備等的協調調用性高,靈活性強。
大部分的演出,都具有商業利益及價值,對系統的可靠性要求較高。本方案選擇的器材,都是業內首肯的專業器材,而且配置先進,搭配合理。
為打造一個新型的數字多媒體互動劇場,我們根據廳堂的使用功能,加入全新互動及智能化新科技,將劇場打造成為富含數字多媒體互動元素的高科技應用平臺,其系統亮點包括:
包括講座、演出、慶典等功能,因此多媒體設備必須具備多用途的特點,滿足多種功能定位使用需求。
舞臺采用 4 道升降幕以及觀眾區全息紗幕,多種舞美方式自由組合使用,多達 16 種組合使用功能,給整個舞臺呈現多元化舞美效果。
燈光系統采用無線傳輸系統,劇場在多處區域預留吊點及配電插座,無線傳輸系統能自由增加燈具數量改變燈具位置,減少布線復雜的煩惱。
舞臺頂光燈桿設置升降吊掛安裝,可根據不同功能使用類型升降燈桿改變燈具的布置。
劇場預留多個升降吊點,可根據不同使用功能增添設備,保證系統有足夠擴展性。
音響系統、燈光系統、視頻系統全數字化操作,能通過電腦進行現場調試,同時考慮到甲方并沒有專業編程人員,系統設備可通過遠程協助操作編程。
配置了多聲道的擴聲揚聲器以及演出管理系統,可根據使用節目的要求—現場制作—音效錄制--多軌縮混--現場回放。擁有音頻素材庫、聲像編程、定點、變軌、變域的技術。

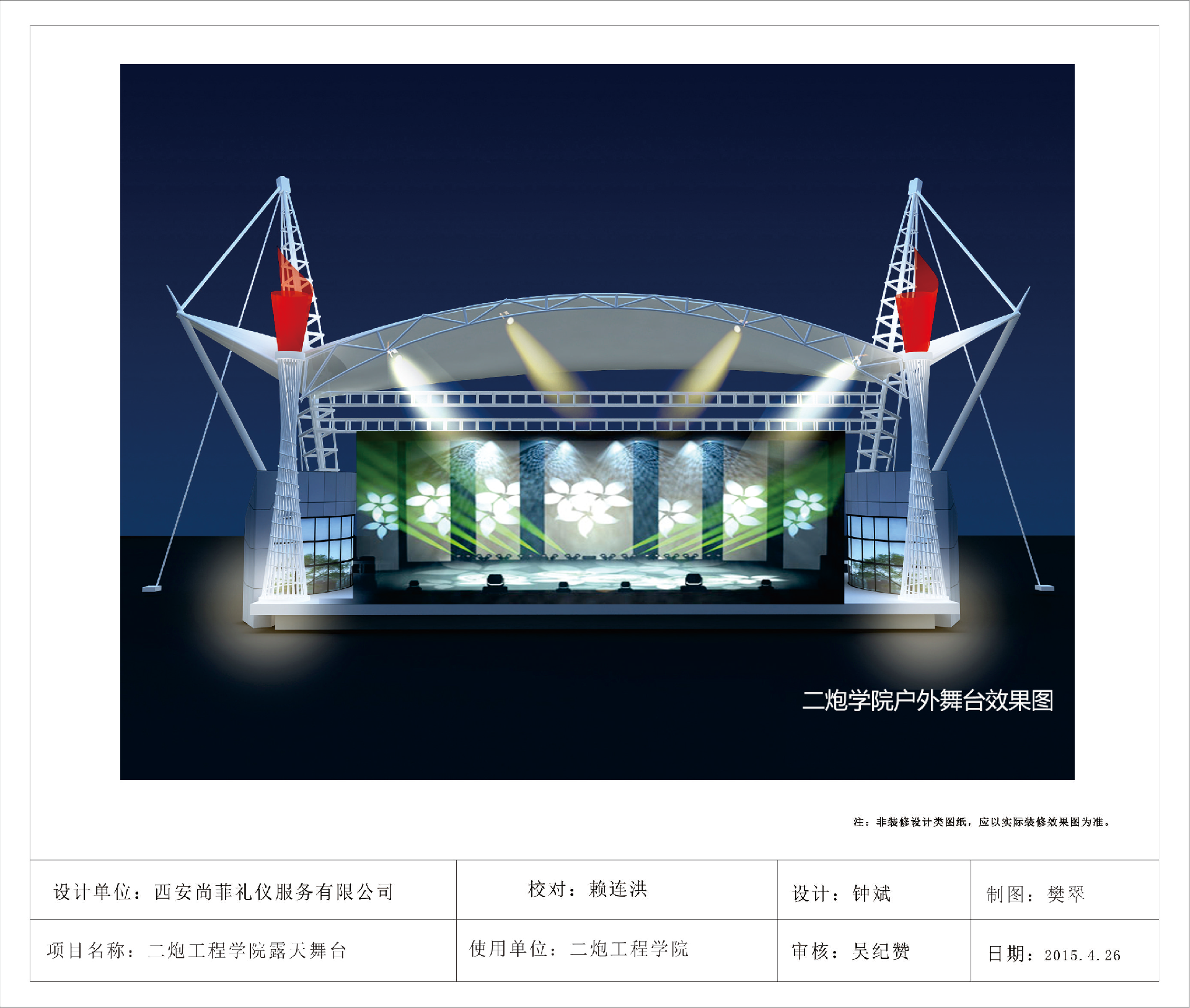

四、 舞臺效果圖

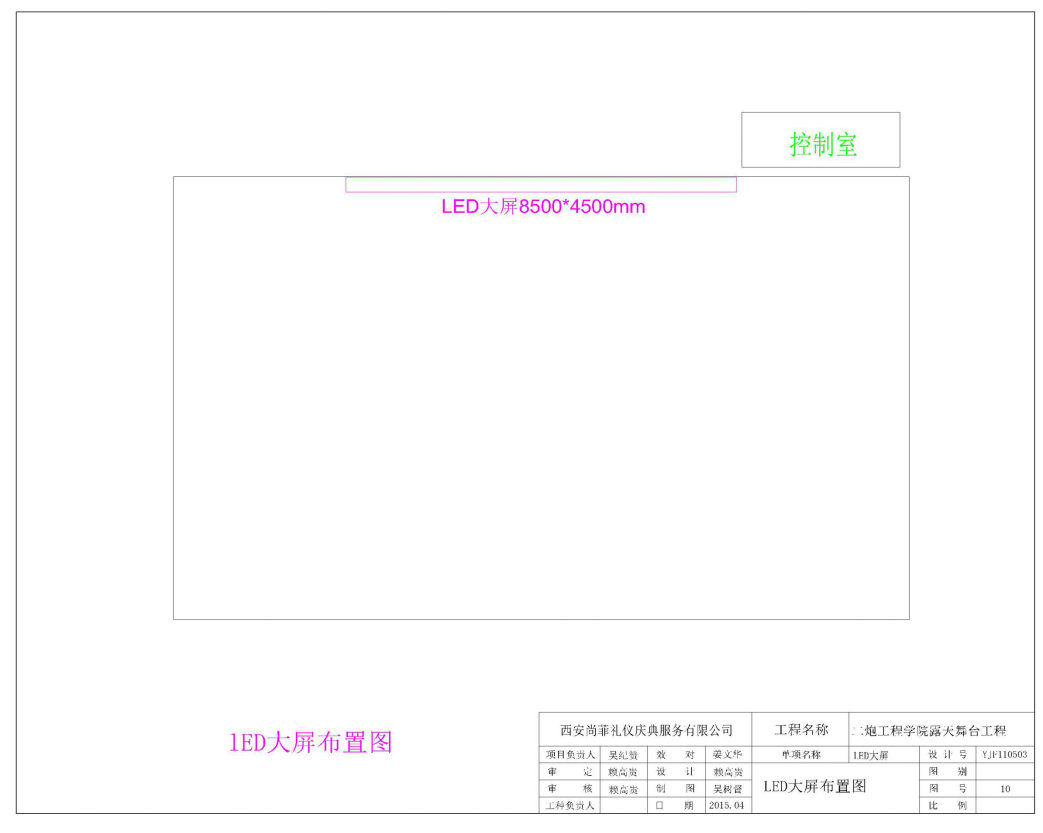

本露天舞臺聲光電系統設計著重體現在舞臺視聽覺呈現系統的靈活多變組合,我們在舞臺內側設計一共2道LED屏背景、可衍生出千變?nèi)f化的舞臺現場情境。
固定舞臺:寬 16m、深 10m、高 0.8m;
尺寸:寬 2.5m、高 5.0m:LED 全彩P4屏;
系統靈活性:舞臺任意區域任意成像,視頻可移動化使舞臺視覺呈現模式靈活多變;
高畫質視覺呈現:2K 高畫質多媒體控制系統,一機控制現場所有視頻設備信號,既可以單個畫面播放,亦可以全場顯示終端顯示一個完整視頻素材;
沉浸式視覺沖擊:寬 2.5m、高 5.0m,兩側總36 m2,素材播放,行程沉浸式視覺沖擊。
數字多媒體視覺呈現系統以使用靈活性為設計主線,舞臺多層視覺系統能多元化組合使
用滿足劇場多種模式使用功能,舞臺有一塊背景幕不同視覺呈現效果。
數字視覺呈現系統成像面包括:
舞臺背景幕
P4全彩 LED 屏
燈光系統為整個系統提升藝術氛圍,由于舞臺滿足講座、演藝、慶典等功能,因此燈光系統采用燈具以多功能、節能高效為主,燈具多用途包括滿足染色、圖案、光束等多用途使用,在相同燈位的布置情況下,既能滿足演出模式功能照明功能,同時能滿足其他模式燈光渲染功能。以數量最少的燈具滿足最多功能的使用要求。
電影電視舞臺燈具通用技術條件 GB/14076-93
舞臺燈具光學質量的測試與評價 WH/T0204-1999
電子調光設備通用技術條件 GB/T13582-92
電氣裝置安裝工程低壓電器施工及驗收規范 GB 50254-96
電子調光設備性能參數與測試方法
電氣裝置安裝工程施工及驗收規范 GBJ 232-90、92
建筑設計規范 JGJ 57-2000

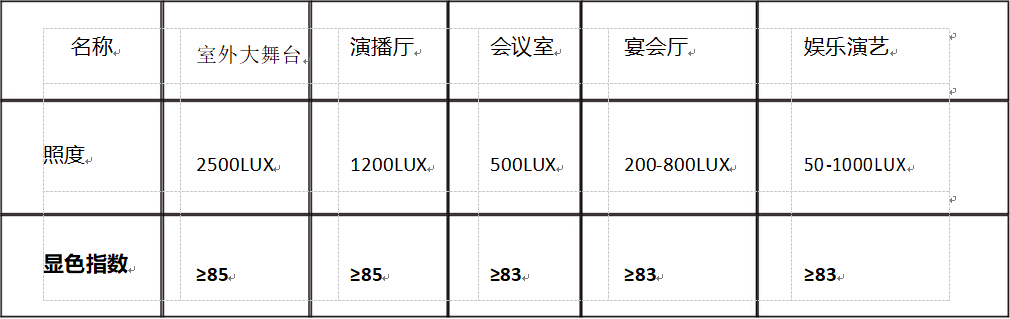

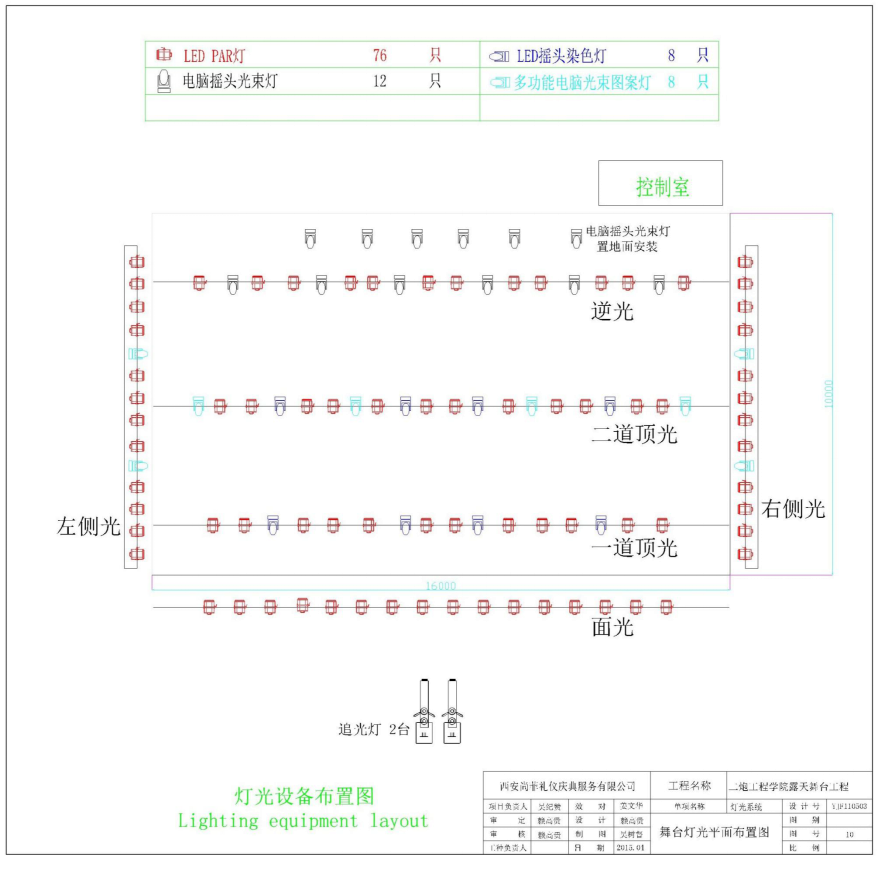

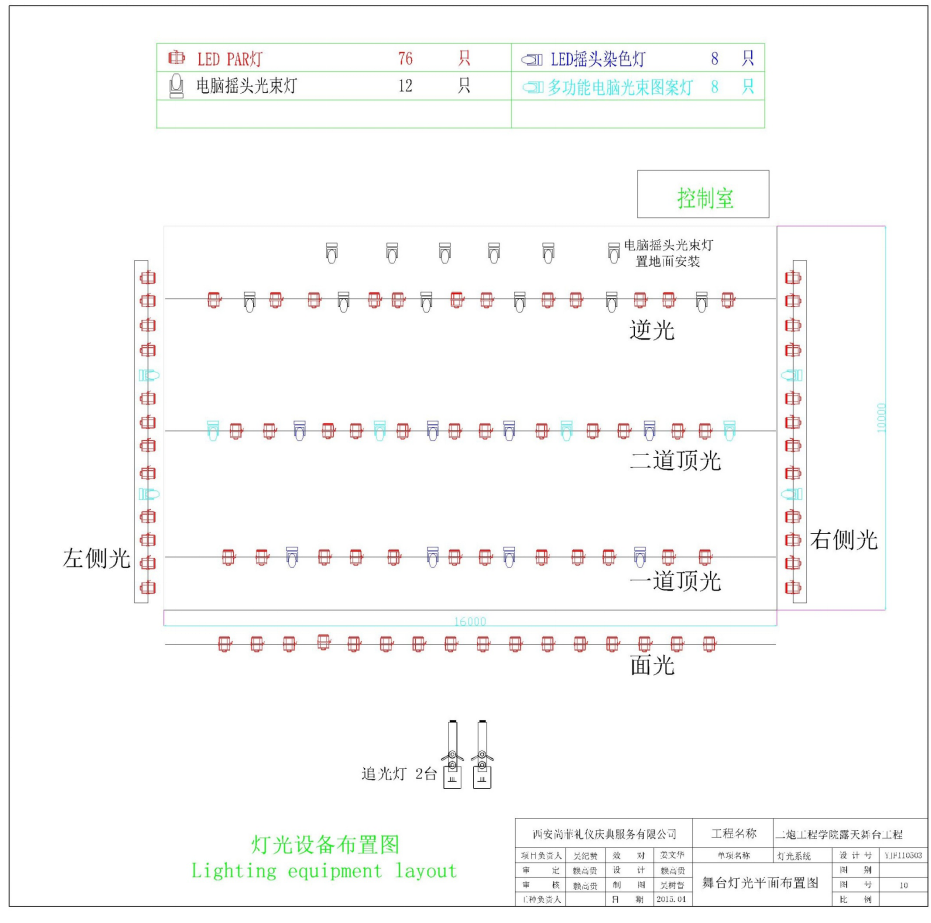

燈光系統采用舞臺 2 道頂光做升降燈架,其他區域做固定燈架安裝,最大程度滿足燈具的部位,而又不影響裝修的美觀。
燈光布置如下:
(1)演藝模式
演藝模式采用多個光位,滿足整體表演的效果,照顧到整個劇場空間的燈光演藝,運用常規燈結合電腦燈發揮燈光設計師的創意不管是舞臺空間的塑造還是顏色情感的塑造,都能達到最好的效果,光影光色光束都活靈活現的出現在舞臺上,讓整體表演更加的生動多彩。
(2)會議模式
以正面照明為主,保證會議照明光的整體照度,滿足會議時的錄像需求。借助燈光對會 議廳進行整合設計,使觀眾在有限的時空中最有效地接受會議信息。運用多媒體數字燈打破 以往單一會議模式——全方位視頻影像。
(3)宴會及慶典模式
借助燈光對宴會慶典空間環境進行整合設計,將宴會慶典內容展現給嘉賓;提供給嘉賓最大感官空間,使嘉賓在有限的時空中最有效地接受宴會慶典信息。
本露天舞臺是能夠滿足會議講座、綜藝演出、慶典等功能的 綜合性活動場地。本音響系統設計方案為各種擴聲形式提供最優良音頻環境,產生最優質的音質 效果。
設計思想與理念是音響系統設計的一條主線,它貫穿于整個音響系統設計的全過程,系統各個部分的內容與構成都緊緊圍繞這一主線而展開。
根據對國內外新建、改建舞臺的調查,并參考國內相關露天舞臺的設計,我們確定劇場的音響系統的基本設計理念如下:
理念一:服務于“聲音藝術”的音響系統設計的核心目標,是實現高質量聲音重放和還原。
基于對人類聽覺生理及心理特性的研究成果,如何使所有人能獲得“自然”、“真實”、“優美”的聽覺藝術享受是建筑聲學和電聲學研究者與設計者所共同關注的問題。要解決這 些問題,需要用到最新聲學領域中的研究成果及技術手段,以充分體現現代科技帶給人們的更先進的藝術享受。
我們在本次設計中對擴聲聲場布局做了優化,使之能更大程度解決聲場中“聲干涉”和 “直達聲能分布”的問題,并將上述理念貫穿于所有設備選型與技術方案設計過程中,以避 免整個聲系統出現“音質瓶頸”。
理念二:新技術的應用使系統管理與控制變得更“精確”與“簡單”,彰顯“人性化”設計。
科技不斷進步與發展,新技術層出不窮,供選擇配置的設備名目繁多,功能各異,在滿足設計要求的前提下,應該使管理者和操作者的工作更簡單可靠。因此,堅持“人性化”設計是我們的基本設計理念
理念三:采用國際國內表演擴聲領域中認同度高的主流產品,提高廳堂設備的認同度與利用率。
在設備選型方面關注并充分了解國內外表演擴聲領域中認同度高的主流產品品牌。通過 參觀、交流、訪問等多種調查手段,充分掌握主要設備品牌認同度的際情況,了解設備制造 廠的發展?fàn)顩r,做好設備選型這一關鍵工作,以保證設計理念通過設備性能和最終效果得到 完美體現。這也直接影響到演藝廳建成后在各類文化交流中設備的利用率。
理念四:采用多功能演出管理系統,提高廳堂設備的認同度與利用率。
演出管理系統是各舞臺專業系統協調運行的控制平臺,在演出、制作、合成期間,方便演出活動策劃或?qū)а輰Ω鲗I(yè)系統的統一調度指揮和制作合成。同時也是持續運行的集成控制平臺,大大減少運營成本。此外還可以作為舞臺燈光系統的備份控制,實現關鍵控制的備 份功能,保證演出的順利進行。
在對該項目音響系統設計中主要參考如下依據:
n WH/T 18-2003《演出場所擴聲系統聲學特性指標》;
n GB 50371-2006《廳堂擴聲系統設計規范》;
n GYJ25-86《廳堂擴聲系統的聲學特性指標》;
n GB/T50371-2006《廳堂擴聲系統設計規范》;
n JGJ 57-2000/J 67-2001《劇場建筑設計規范》;
n GB/T50371-2006《廳堂擴聲系統設計規范》;
n GB 4959-95 《廳堂擴聲特性測量方法》;
n GBJ 76-84 《廳堂混響時間測量方法》;
n JGJ/T 16-92 《民用建筑電氣設計規范》;
n GB/T 14476-93 《客觀評價廳堂語言可懂度的“RASTI”法》;
n GB/T 14197-93 《聲系統設備互連的優選配接值》。
n GBJ 16-92(95 年修訂)《建筑設計防火規范》
n GB/T50314-2000《智能建筑設計標準》
n GB/T50311-2000《建筑與建筑群綜合布線工程設計規范》
n GB/T50312-2000《建筑與建筑群綜合布線系統工程驗收規范》
n GB50259-96《電氣裝置安裝工程電氣照明裝置施工及驗收規范》
n GB50169-92《電氣安裝工程接地裝置施工質量驗收規范》
n GBJ 232 《電氣裝置安裝工程施工及驗收規范》
n GB 50300 《建筑工程施工質量驗收統一標準》
n GB 50303 《建筑電氣安裝工程施工質量驗收規范》
n GB 50057 《建筑物防雷設計規范》
n GB/T14549/93 電能質量、公用電網諧波
n GB/T126661/6/90 電纜的耐燃性考核標準
n GB50217/94 電纜設計規范
n GB50258/96 電纜敷設規范
n 國家關于電器設備使用的其他有關標準。
為適應某工程學院露天舞臺的使用功能及相關要求,本音響系統以中華人民共和國國家標準 GB50371-2006 演出類擴聲系統聲學特性指標要求,綜合考慮該演藝廳的多功能性。本演藝廳按 GB/T50371-2006《廳堂擴聲系統設計規范》的多用途類擴聲一級標準,并列表如下:

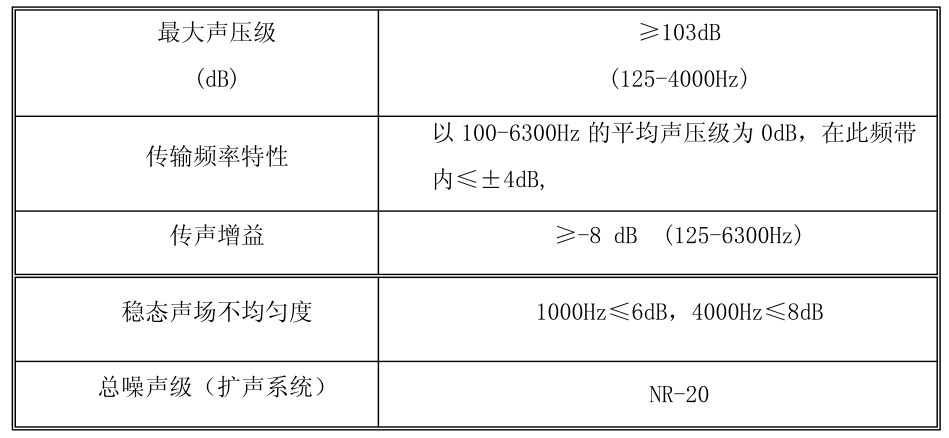

擴聲系統聲學特性指標
4、系統說明
根據劇場的使用需求定位,我們確定了本音響系統的主要功能是:
改善語言清晰度和音樂明晰度;
提高節目源的響度,擴展節目源的動態;
改進不同演出中的聲平衡;
具有良好的聲還原特性(即保真度);
具有極佳的聲像自然度(即聲像一致性);
在無樂隊演奏時重放伴奏音樂;
靈活多變的使用模式。
(1)音響系統的擴聲形式
本方案采用 立體聲擴聲布置形式,同時可兼容單聲道、左右立體聲,即左、中、右、加超低。左中右聲道均可獨立覆蓋全場觀眾區,每個聲道中的音箱均可以獨立控制。觀眾廳的擴聲系統可滿足各種表演形式的需要。在會議、報告、講座等語言為主節目形式下,采用單聲道擴聲,以保證語言清晰度。在音樂重放、樂隊表演等形式下,采用立體聲擴聲,保證現場的音樂效果和觀眾聽感。在娛樂演藝、綜藝演出等節目形式下,采用三聲道擴聲,以保證現場流行類擴聲的氛圍和動態效果。在配合視頻環幕以及多聲道身臨其境效果呈現模式下,采用立體聲擴聲。 所有揚聲器均使用無源揚聲器。利用 DSP 數字處理系統的靈活性和高度可塑性,可適應多種演出形式,擴大調音師的主創空間。
(2)控制系統選型
控制系統采用全數字化控制處理技術,選用多功能演出管理系統進行控制,兼顧遠程操 作調試功能,并可以與中控系統無縫對接,例如中控系統控制音量大小以及使用模式切換等,方便與其他系統同步使用的管理控制。
(3)揚聲器系統選型
揚聲器是音響系統中最重要的組成部分。由于電子技術的發展,聲系統中電子設備的頻 率響應與相位響應上的處理已達到很高水平,影響音響系統還原性能的主要瓶頸是換能器的失真,因此揚聲器的選用是對最終還音質量影響最大、最有決定性的一個環節。選擇一個高保真的揚聲器系統是構筑一個優秀音響系統最重要的一步。
本設計選用有源揚聲器來組成整個擴聲系統。
在此擴聲系統設計的揚聲器選用上,我們嚴格遵循以下幾個重要原則:
體積小、功率大、頻率寬;
頻率及相位響應平坦,音質優美;
遠投音箱的指向性強、Q 值高、束寬特性平坦,有良好的聲場覆蓋;
具有良好的國際品牌認同度

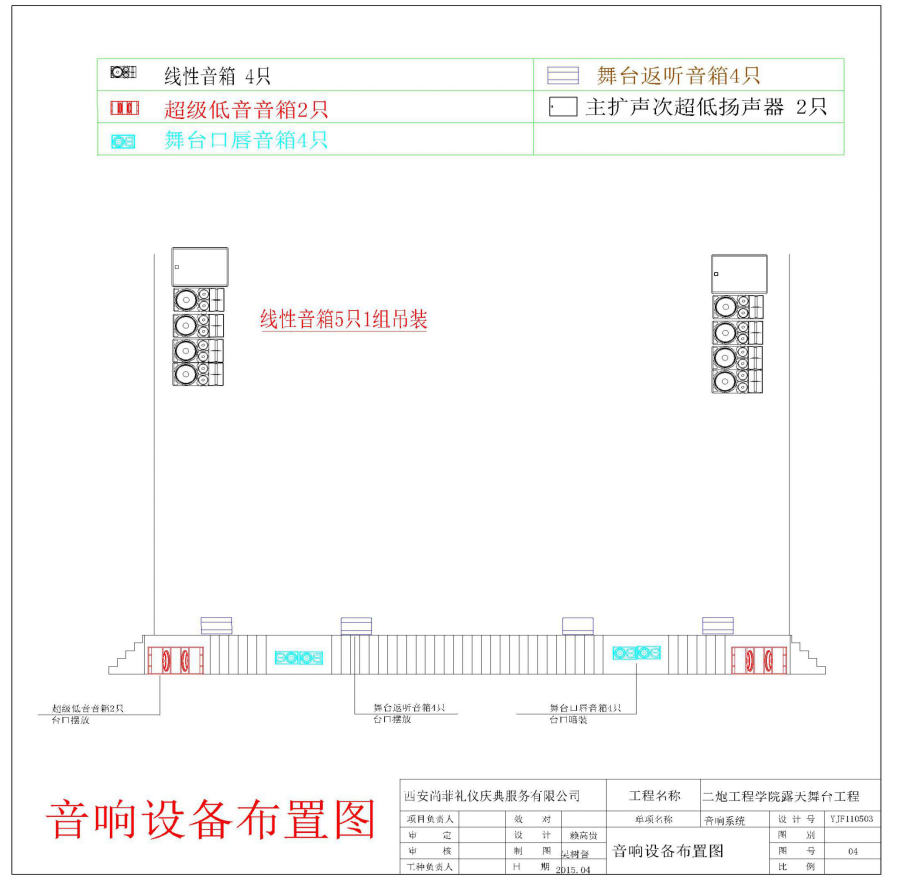

(4)揚聲器系統配置與布置左右聲道揚聲器系統
左右聲道揚聲器系統各由 4 只無源全頻陣列揚聲器及 1 只次低頻揚聲器組成垂直陣列,布置于舞臺口上方左右兩側。以及 2只臺唇前區補聲揚聲器,暗藏安裝于舞臺,起到部分拉聲像效果, 并保證聲場的不均勻度。
超低頻揚聲器系統 雖然在主擴聲揚聲器組內都具備了一定的低頻能量,但是還不能徹底滿足各種擴聲演出形式 的需要,為了能夠更好的達到節目的藝術感染力和整體音響效果的震撼力,本音響系統配置 了超低頻揚聲器系統,由 2 只大功率超有源低頻揚聲器,放置于舞臺口左右兩側,每側各 1只。擴展系統的低頻下限,增強震撼力。
(1)音響系統供電要求
本方案音響系統應提供一個集中供電點,采用三相五線制配送。供電點的取電由同一路 開關提供。建議一次變電配送,音響系統的供電應與燈光系統和照明供電分開,減少電源干擾。供電點設在音控室。
聲控室應設保護接地和工作接地,按中華人民共和國行業標準《民用建筑電器設計規范》JGJ/T16-92 中第 21.6.4 條所規定的原則處理。具體要求如下:、
單獨設置專用接地裝置,接地電阻應不大于 2 歐姆。
接至共同接地網時,接地電阻應不大于 1 歐姆。
工作接地應構成系統一點接地。
(2)控制室要求
音響系統主要設備均在控制室內,為使設備正常運轉,操作人員有良好的工作環境及進行監聽和觀察整個大廳,對擴聲控制室提出如下建議:
擴聲控制室內進行監聽,混響時間應小,墻面和吊頂作簡易聲學處理,使混響時間 小于 1 秒。
擴聲控制室內用白熾燈照明,不使用帶鎮流器的日光燈,以免引起干擾。
擴聲控制室內鋪設架空活動地板(計算機房用成品活動地板),活動地板距混凝土地 面為 300mm,聲控室內管線均暗敷在活動地板下。
距活動地板 0.3 米高度設電源插座若干。
控制室內應有空調

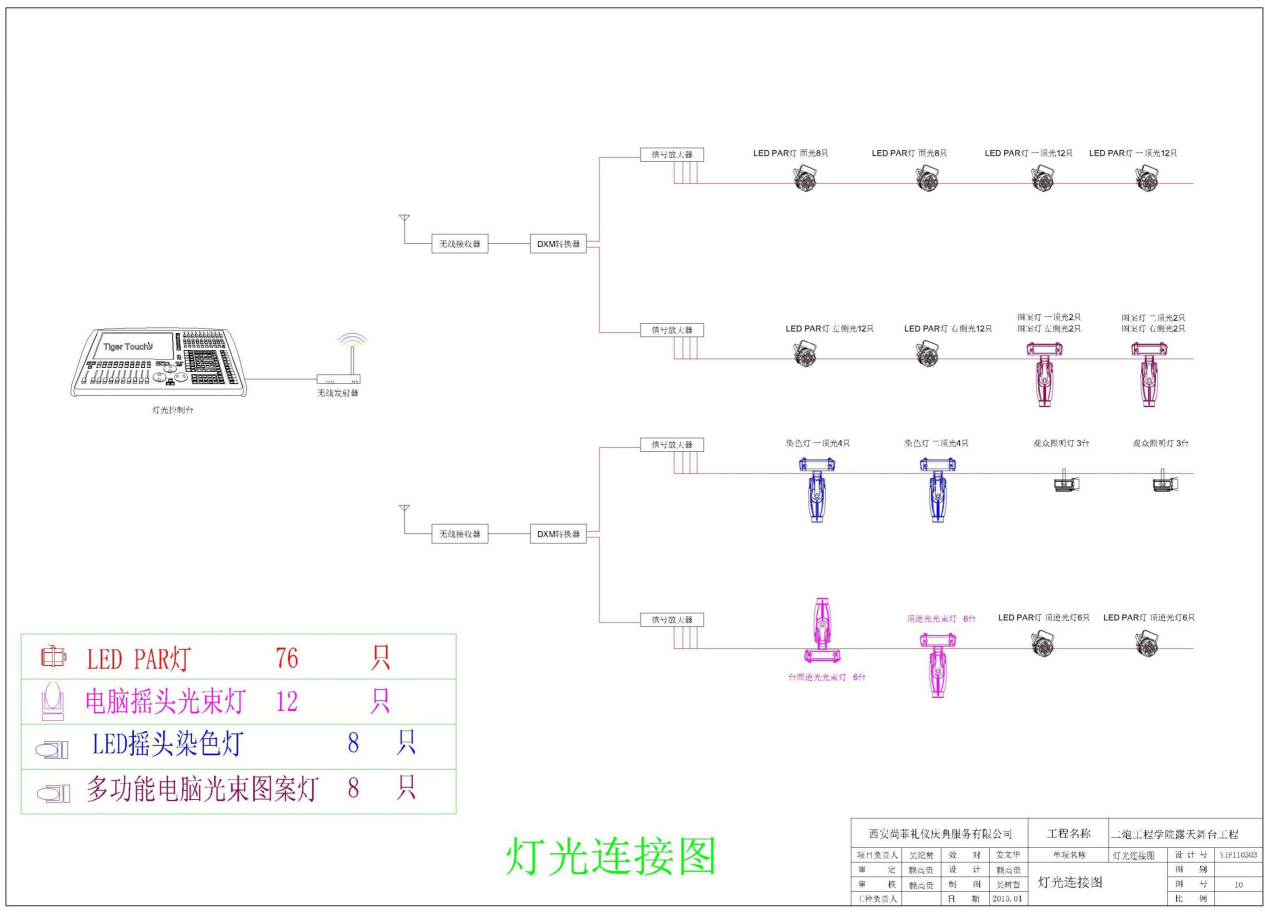

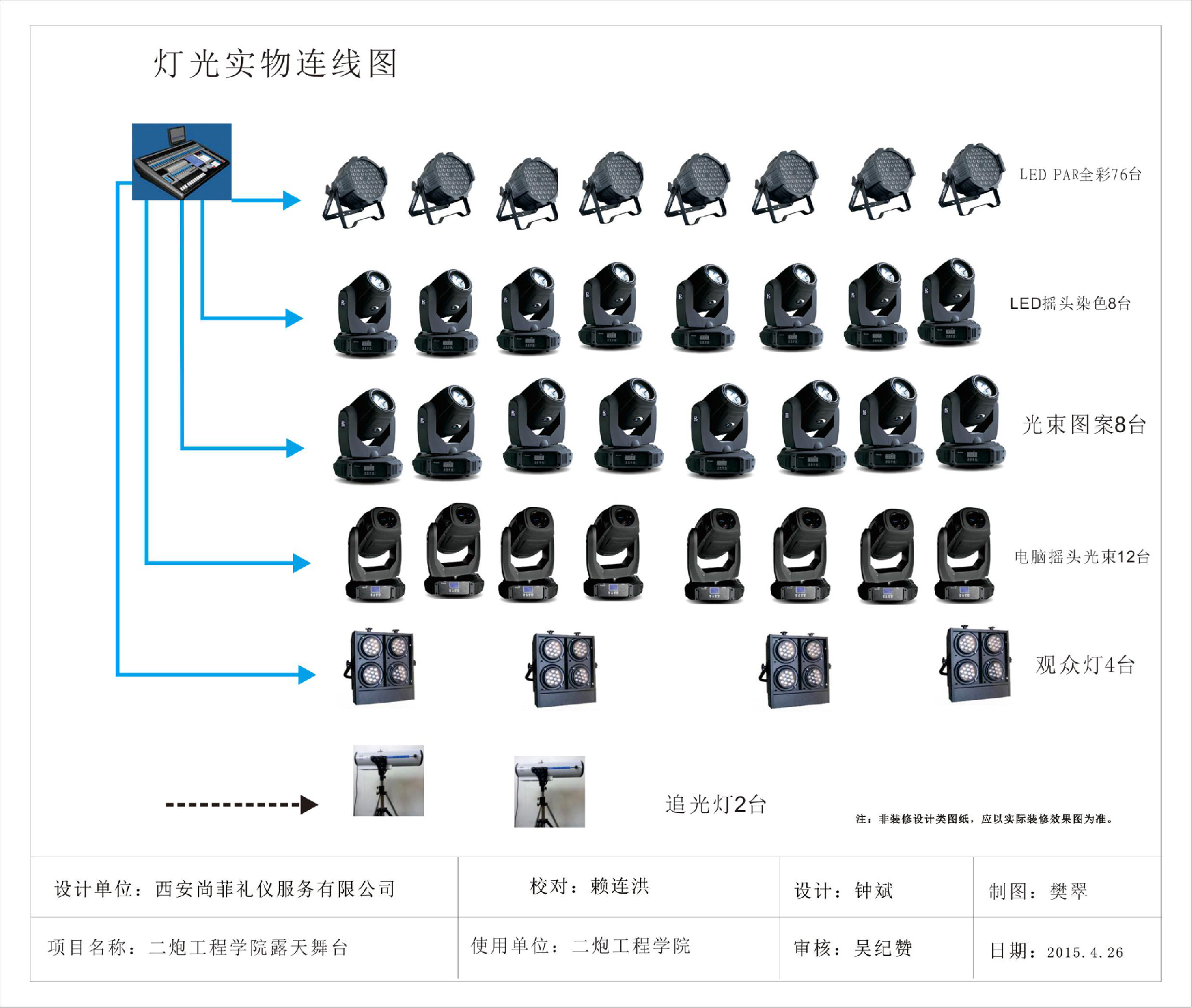

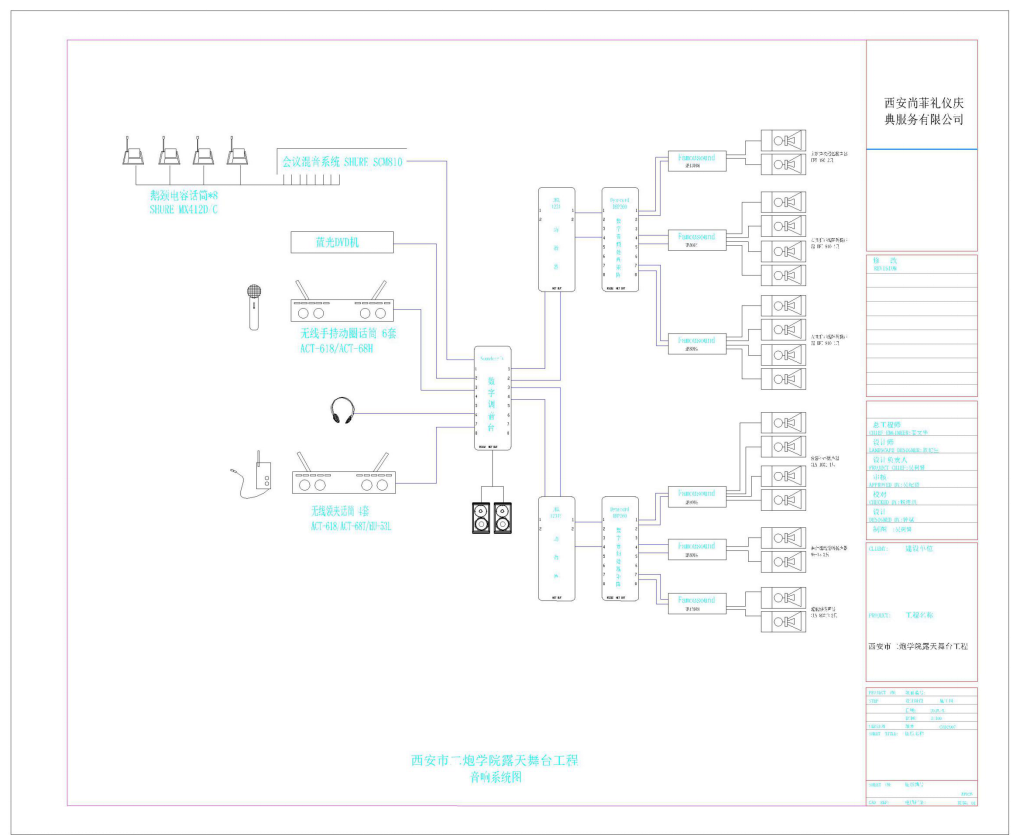

九、舞臺聲光電系統設備實物連接圖
